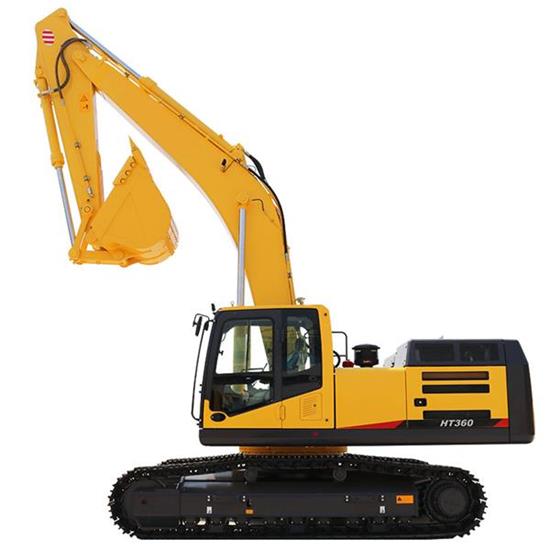

Grande excavatrice HT360
L'équipement HT360 a un poids total de 36 tonnes, avec des dimensions globales conçues pour équilibrer la flexibilité opérationnelle et la stabilité : longueur totale 11 187 mm, largeur totale 3 190 mm,hauteur de la cabine 3 165 mm,
Instructions pour la grande excavatrice HT360
L'équipement HT360 a un poids total de 36 tonnes, avec des dimensions globales conçues pour équilibrer la flexibilité opérationnelle et la stabilité : longueur totale 11 187 mm, largeur totale 3 190 mm, hauteur de la cabine 3 165 mm, garde au sol minimale 498 mm et rayon de rotation arrière 3 525 mm, permettant une adaptation à divers environnements de travail complexes.
Alimenté par un moteur Cummins QSC8.9 délivrant une puissance nominale de 242 kW à 2000 tr/min, il est associé à une pompe hydraulique K5V160DT (débit maximal : 270×2+30 L/min ; pression de service : 37 MPa) pour une puissance de sortie robuste et des systèmes hydrauliques très réactifs.
Performances opérationnelles exceptionnelles : capacité du godet de 1,6 à 1,8 m³, force d'excavation du godet de 245 kN, force d'excavation du balancier de 185 kN, hauteur d'excavation maximale de 10 200 mm, profondeur d'excavation maximale de 7 370 mm, hauteur de déversement maximale de 7 135 mm, pour des travaux d'excavation et de chargement efficaces. Elle offre également une pente admissible de 35 °, des vitesses de déplacement de 6,2/4 km/h et une vitesse de rotation de 8,2 tr/min, alliant efficacité opérationnelle et mobilité.
Le système de chenilles utilise des plaques de chenille de 600 mm de large, avec une longueur de contact au sol de 4 030 mm et un écartement de chenille de 2 590 mm, délivrant une pression au sol de 70,8 kPa pour une stabilité exceptionnelle. Équipé d'un système de commande, il est parfaitement adapté aux applications moyennes à lourdes.
Paramètres de la grande pelle HT360
Modèle:HT360 |
|||
Poids total |
Elle a donné |
Longueur de mise à la terre |
4030mm |
Capacité du godet |
1,6-1,8 m³ |
Longueur de la piste |
4945 mm |
Modèle de moteur |
Cummins QSC8.9 |
Gabarit ferroviaire |
2590 mm |
Puissance nominale |
242 kW/2 000 tr/min |
Largeur de voie |
3190 mm |
Carburant volume du réservoir |
650L |
Largeur des patins de piste |
600 mm |
Vitesse de marche |
w.2/hkm/h |
Largeur du plateau tournant |
Qaskhm |
Vitesse de swing |
8,2 tr/min |
Distance du centre de Rotation à l'arrière |
Akhekhem |
Capacité d'escalade |
35° |
Suivre l’épaisseur des dents |
30mm |
Chaqueket force de creusement |
245 nœuds |
Hauteur du contrepoidst |
Renversements |
Force de creusement du bras |
185 nœuds |
Longueur de mise à la terre pendant le transport |
5875 mm |
Pression au sol |
70,8 kPa |
Longueur des bras |
3185 mm |
Traction |
247,8 nœuds |
Longueur de flèche |
6470 mm |
Hydreslique modèle de pompe |
K5V160DT |
Hauteur max.d'excavation |
10200 mm |
Max.fjeaïe taux |
270*2+30L/min |
Hauteur de déchargement maximale |
7135 mm |
Pression de travail |
Ahamba |
Profondeur de creusement maximale |
7370 mm |
Volume du réservoir hydraulique |
310 L |
Profondeur de creusement verticale maximale |
6380 mm |
Longueur totale |
11187 mm |
Profondeur de creusement maximale lors du creusement à niveau de 2,5 m |
7190 mm |
Largeur hors tout |
3190 mm |
Distance de creusement maximale |
11100 mm |
Hauteur totalet (boom top) |
3180 mm |
Max.excavation distance sur le sol |
10910 mm |
Hauteur hors tout (haut de la cabine) |
3165 mm |
Rayon de braquage minimal |
4265 mm |
Garde au sol du contrepoids |
1190 mm |
Hauteur maximale au rayon de braquage minimal |
8500 mm |
Min.imum garde au sol |
498 mm |
Rayon de braquage de la queues |
Akhekhem |
